YJ型呋喃樹脂與許多熱塑性和熱固性樹脂有很好的混容性能，因此可與環(huán)氧樹脂或酚醛樹脂混合來加以改性。固化后的呋喃樹脂耐強(qiáng)酸(強(qiáng)氧化性的硝酸和硫酸除外)、強(qiáng)堿和有機(jī)溶劑的侵蝕，在高溫下仍很穩(wěn)定。呋喃樹脂主要用作各種耐化學(xué)腐蝕和耐高濁的材料。
(1)耐化學(xué)腐蝕材料呋喃樹脂可用來制備防腐蝕的膠泥，用作化工設(shè)備襯里或其它耐腐材料。
(2)耐熱材料呋喃玻璃纖維增強(qiáng)復(fù)合材料的耐熱性比一般的酚醛玻璃纖維增強(qiáng)復(fù)合材料高，通?？稍?50℃左右長期使用。
(3)與環(huán)氧樹脂或酚醛樹脂混合改性將呋喃樹脂與環(huán)氧樹脂或酚醛樹脂混休整使用，可改進(jìn)呋喃玻璃纖維增強(qiáng)復(fù)合材料的力學(xué)性能以及制備時(shí)的工藝性能。這類復(fù)合材料已廣泛用來制備化工反應(yīng)器的攪拌裝置、貯槽及管道等化工設(shè)備。
YJ型呋喃液 YJ型各種粉料
外觀：棕黑色液體 外觀：均勻粉料
粘度：(涂—4粘度計(jì))20-30秒 硬化時(shí)間：不大于12小時(shí)
密度：不小于1.18克/厘米3 體積*性：合格

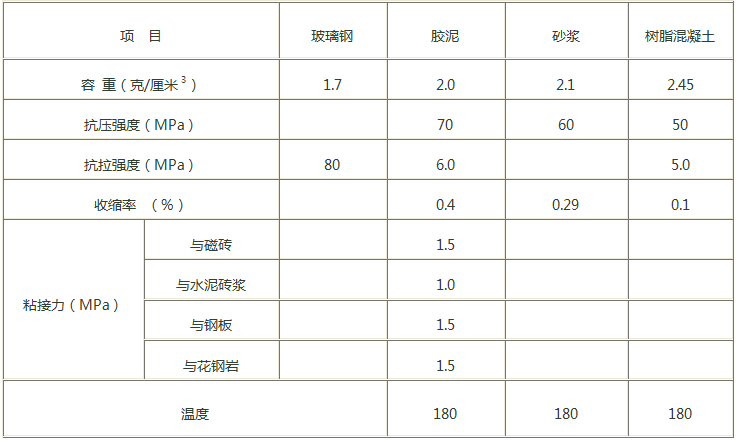

一、YJ型呋喃樹脂材料主要技術(shù)指標(biāo)

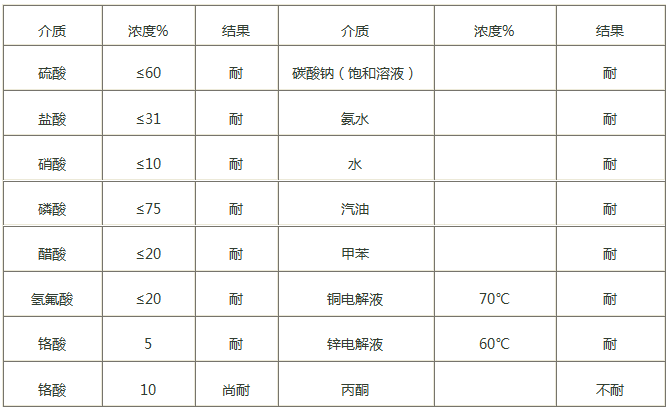

二、YJ主要耐腐蝕性能
三、 施工方法及驗(yàn)收規(guī)格：
施工配比：呋喃樹脂：呋喃粉=1：3，本產(chǎn)品具有合適的施工稠度，良好的和易性，操作簡單，易于施工，保證質(zhì)量，施工方法和驗(yàn)收規(guī)格，遵守現(xiàn)行的呋喃樹脂防腐蝕工程技術(shù)規(guī)范CECS01：1988，建筑防腐蝕工程施工及驗(yàn)收規(guī)范GB50212-91，工業(yè)建筑防腐蝕設(shè)計(jì)規(guī)范GB50046-95。
呋喃樹脂膠泥具有良好的耐酸、耐堿和耐熱性能。但若施工不當(dāng)，則達(dá)不到預(yù)期效果。
膠泥施工的環(huán)境溫度以20℃左右為佳，***低不得低于10℃，若低于10℃是應(yīng)采取適當(dāng)?shù)谋卮胧Ｒr砌用耐酸塊材的質(zhì)量*符合設(shè)計(jì)要求，有關(guān)施工質(zhì)量要求，應(yīng)遵守理行施工規(guī)定。膠泥的施工方法如下：
1、基層要求
施工呋喃樹脂膠泥的基層應(yīng)當(dāng)堅(jiān)實(shí)、牢固平整和整體性好、對鋼材或混凝基層應(yīng)作適當(dāng)?shù)姆栏g隔離層。防腐蝕隔離層應(yīng)作在干燥堅(jiān)實(shí)、平整的基層上，并與基層結(jié)合牢固，無起鼓脫層等質(zhì)量缺陷。常用的隔離層為：
(1)耐腐蝕橡膠
(2)環(huán)氧或樹脂玻璃鋼
(3)環(huán)氧或樹脂涂層
若為玻璃鋼或涂層時(shí)，在施工***后一道面層以后，表面稀撤一層0.5-1.5毫米的砂粒。在塊材襯砌施工前，在隔離層的平面處應(yīng)抹一層厚1-2毫米的呋喃樹脂膠泥底層。
2、膠泥拌制
拌料可以使用清潔、干燥和無油污的鐵皮容器，膠泥要隨拌隨用，不可一次拌料過多。拌料時(shí)按規(guī)定比例取呋喃液和呋喃粉，將粉倒入呋喃液內(nèi)，用人工或機(jī)械攪拌至無干粉存放時(shí)，再繼續(xù)拌和一分鐘，以保證拌料均勻。
拌制好的膠泥應(yīng)在45分鐘內(nèi)用完，如發(fā)現(xiàn)有凝結(jié)現(xiàn)象時(shí)不得繼續(xù)使用。
3、打底層施工
為保護(hù)隔離層，對平面部分應(yīng)作膠泥打底，膠泥打底層可用抹刀將膠泥1-2毫米厚度均勻攤鋪在基層上，然后用抹刀壓實(shí)抹平，抹平時(shí)要注意抹刀表面經(jīng)常保持干凈，不要粘有膠泥，待膠泥固化以后，可進(jìn)行襯砌施工。
4、襯砌施工
襯砌用的塊材應(yīng)清理干凈，表面不得有浮灰。必要時(shí)應(yīng)用水洗，干燥以后使用。
塊材襯前砌宜先進(jìn)行試排，襯砌順序應(yīng)由底往高，先地坑、地溝后面、踢腳板。在陰陽角處，立面塊材應(yīng)壓住平面塊材，塊長了之間應(yīng)錯(cuò)縫。
膠泥施工采用揉擠法，基層與塊材應(yīng)兩面打灰，保證灰縫結(jié)合層飽滿密實(shí)。灰縫厚度為3-5毫米，襯砌天然石材時(shí)以8-15毫米為宜。
在襯砌時(shí)采用指定厚度的耐酸墊片，或其它方法以保證結(jié)合層灰縫寬度和厚度。
在襯砌完成一部分以后，在膠泥未終凝以前，用勾縫刀及時(shí)將灰縫填實(shí)勾平、勾光。
5、勾縫施工
勾縫是指用水玻璃或其它膠泥襯，砌留出適當(dāng)?shù)幕铱p用呋喃樹脂膠泥勾縫。勾縫深度為5-25毫米，寬度為8-15毫米，天然石材的深度可大于25毫米，寬度可大于10毫米。
對水玻璃膠泥襯砌的勾縫，在勾縫前可用10%鹽酸作一次酸化處理，待表面干燥以后進(jìn)行勾縫施工。勾縫時(shí)，縫內(nèi)應(yīng)干凈不允許有污物。
勾縫施工*保證密實(shí)和灰縫表面平整、光滑。
6、養(yǎng)護(hù)
YJ呋喃樹脂膠泥在空氣中養(yǎng)護(hù)。20℃時(shí)養(yǎng)護(hù)14天后可以使用，也可以養(yǎng)護(hù)一天后在40℃時(shí)保持4小時(shí)，60℃時(shí)保持22小時(shí)，待冷卻至室溫使用。
7、膠泥用量(參考表)
打底(1.5毫米厚)3.0公斤/米2
結(jié)合層(5毫米厚)12.0公斤/米2
灰縫(截面15×8毫米)0.24公斤/米2
8、*防護(hù)
施工中應(yīng)注意通風(fēng)，在密閉所或通風(fēng)不良處施工時(shí)，*有機(jī)械通風(fēng)和排風(fēng)設(shè)施。皮膚與膠泥和樹脂接觸時(shí)，可用丙酮，*在通風(fēng)出清洗，丙酮用量不可過多。
施工人員應(yīng)穿戴防護(hù)用品，如手套、口罩等。施工現(xiàn)場不得有明火。
聯(lián)系人;姜新鳳 18639903882
